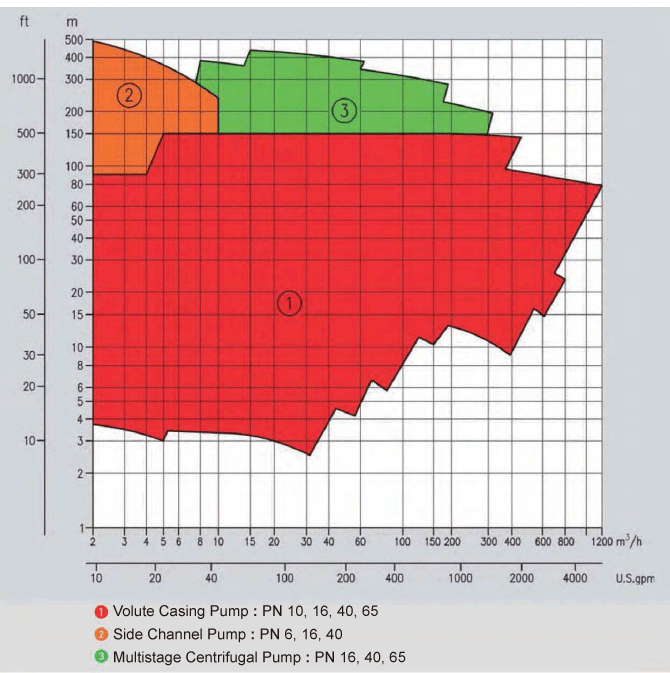

| Dải Hiệu Suất – Các Loại Bơm |
 |
|
 |
| Các đường cong hiệu suất riêng của các kích thước bơm có sẵn cung cấp dữ liệu thủy lực chi tiết. Có sẵn theo yêu cầu. |
| |
Vật liệu – Giới hạn vận hành
Bơm chỉ được sản xuất bằng vật liệu kim loại. Dựa trên yêu cầu của khách hàng, các vật liệu sau đây có sẵn theo tiêu chuẩn: (tương đương với các tiêu chuẩn của Mỹ)
Các bộ phận chịu áp:
Gang dẻo cấp EN-GJS-400-18-LT (ASTM A536 60-40-18), Thép cacbon cấp GP 240 GH (ASTM A216-75 WCB), 1.7706 (HTCS), 1.1138 (LTCS), Thép không gỉ hợp kim cấp 1.4408 (ASTM A351 CF8M), 9.4306 (ASTM A276 304L+Si), 1.4581, 1.4539, Thép không gỉ Duplex 1.4462 / 1.4517 (UNS S32550), Hastelloy C (ASTM A494 CW-12MW)
Các bộ phận bên trong:
Gang xám cấp EN-GJL-250 (ASTM A126-73) và Gang dẻo cấp EN-GJS-400-18-LT (ASTM A536 60-40-18), Thép không gỉ hợp kim cấp 1.4408 (ASTM A351 CF8M), 1.4571, 1.4539, Thép không gỉ Duplex 1.4462 / 1.4517 (UNS S32550), Hastelloy C (ASTM A494 CW-12MW)
• Công suất và cột áp chênh lệch theo phạm vi hiệu suất
• Phạm vi nhiệt độ từ -120 đến +400°C (752°F)
• Áp suất vận hành lên đến 100 bar (thiết kế đặc biệt) |
|
Các loại máy bơm
|
|

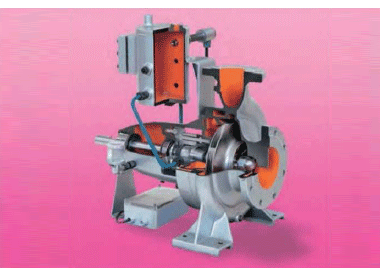

Bơm vỏ xoắn ốc loại NCL (EN 22858)
có phớt cơ khí song song N9. |
|

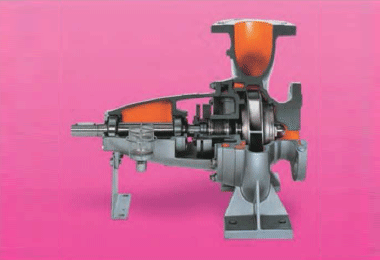

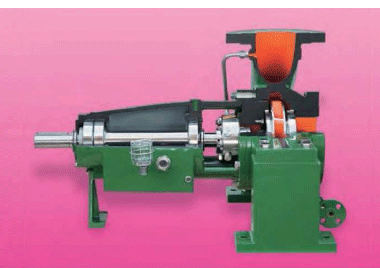

Bơm vỏ xoắn loại NCR theo API 610
với phớt cơ khí đơn theo API 682. |
|
|
|
| Thiết kế bơm dầu nóng xoắn ốc loại NKLs với phớt cơ khí một đầu và hộp đóng gói phù hợp N10q |
|

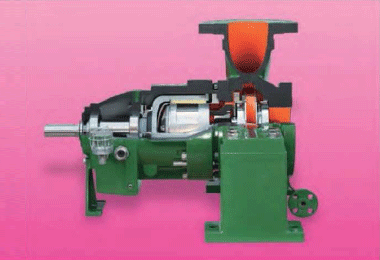

Bơm vỏ xoắn loại PRM theo API 685 với khớp nối từ kín, lắp trên đường tâm.
|
|
|
|

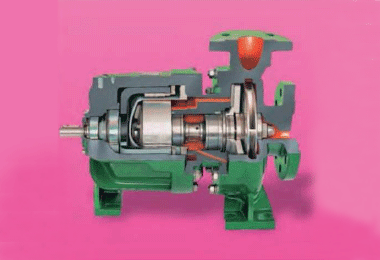

Máy bơm vỏ xoắn loại NML (EN 22858)
có khớp nối từ kín.
|
|

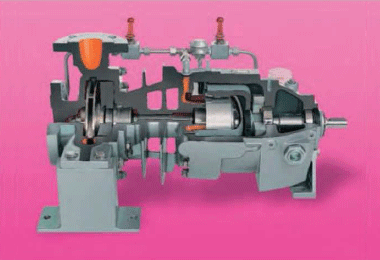

Bơm vỏ xoắn ốc – Kiểu thiết kế dầu nóng NMWR với khớp nối từ kín, lắp trên đường tâm. |
|
|
|

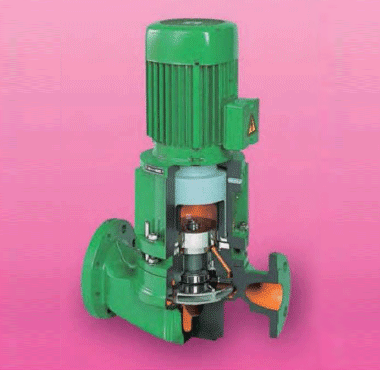

Máy bơm vỏ xoắn ốc thẳng hàng loại KMV với khớp nối từ kín.
Công suất lên đến 60 m3/h (300 USgpm), cột áp chênh lệch lên đến 60 mLC (300 ft).
|
|

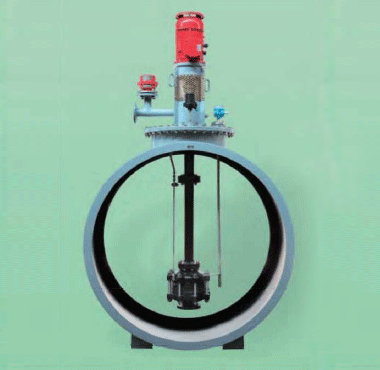

Máy bơm chìm nhiều tầng loại HZV-Cat.1
(được phê duyệt theo loại ATEX) có thiết bị an toàn để sử dụng trong khu vực nguy hiểm, cũng có sẵn theo thiết kế tiêu chuẩn không có Cat.1.
|
|
|
|

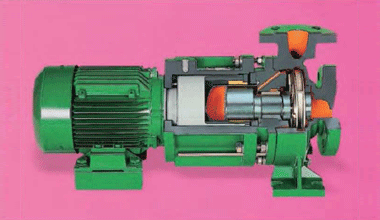

| Máy bơm vỏ xoắn ốc loại KMB có khớp nối từ kín.
Công suất lên đến 60 m3/h (300 USgpm), cột áp chênh lệch lên đến 60 mLC (300 ft).
|
|

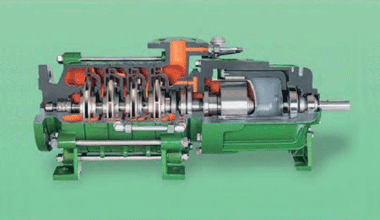

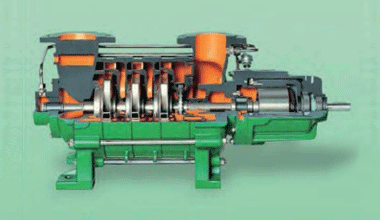

Máy bơm ly tâm đa tầng loại HZSMA có giai đoạn xử lý khí ở phía xả và khớp nối từ kín.
|
|
|
|

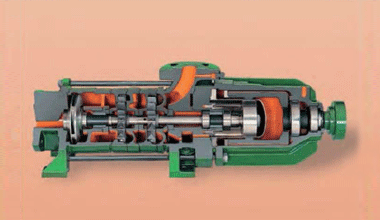

| Máy bơm kênh bên tự mồi nhiều tầng loại SCM với khớp nối từ kín và cánh quạt NPSH. |
|
Máy bơm ly tâm tự mồi loại HZSM có tầng thông hơi kênh bên và khớp nối từ kín. |
|
|
